数字化性能样机解决方案


数字化性能样机是随着CAD技术,虚拟样机技术、CAE分析技术以及计算机技术的发展而提出的,以产品的结构关系搭建的带有精确集合属性定义的虚拟样机为基础,利用CAE的前置处理和建模工具创建产品的功能品质分析模型,在产品研发各阶段用各种CAE工具对产品的功能品质进行即时协调及全面的仿真分析,用适用的可视化工具对产品的功能品质特性进行描述,实现在产品开发的全过程与用户的紧密联系,产生比传统CAD技术更深层次更实质性的交流,它直接将人类的创造能力,设计师丰富的设计经验与计算机强大的数据运算和数据存储功能完美结合,把计算机辅助设计活动提升为积极参与的主动活动,形成优势互补人机融合的产品设计开发环境。

数字化性能样机系统的构成为:

1.设计与仿真计算软件平台,建立虚拟样机的仿真模型并完成仿真试验

2.性能样机模型数据库,对与虚拟样机模型相关资源进行管理

3.分布式计算平台,实现性能样机系统的分布式实时运行

4.可视化系统,提供性能样机的表示和观察手段,以逼真的图形表示样机及其运行结果。

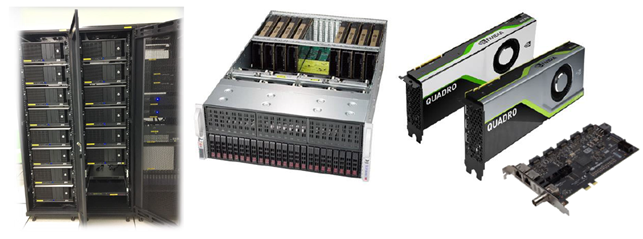

我公司可为客户提供分布式计算平台和可视化系统。


通过分布式计算平台,可将通常需要几天的计算时间缩短为几小时,在有限的时间范围内达到必要和足够的精度。

可视化系统包括虚拟现实显示系统和可视化软件。

虚拟现实显示系统为用户提供一个立体的虚拟现实环境,使人沉浸在虚拟的环境中和虚拟世界交互。根据客户应用需求,可选配不同规格的CADWall、CAVE,或者虚拟现实头盔。

可视化软件(Ensight、Techviz)将计算结果以彩色云图、矢量图、粒子流迹图、切面等图形方式或虚拟现实的方式显示出来,或以文本、图表等形式输出,将产生的数字信息变为直观的、以图形图像信息表示的、随时间和空间变化的物理现象或物理量呈现在研究者面前,使他们能够洞察。




图1  性能样机可视化

目前,建立完整的性能样机系统的条件已基本成熟,数字化性能样机必将扮演极为重要的角色,成为设计、运行、仿真、鉴定和技术验证的主要技术手段之一。
