汽车造型阶段数字化开发流程概述

汽车造型设计是汽车开发过程中最重要的工作。众所周知,汽车造型设计是不可能仅仅由大师级的某个人依托自己的力量实现,而是需要大规模有组织的集体设计团队共同打造,其设计开发手段和流程也在不断提高和完善。以下将对其进行简单描述:


01-汽车设计流程基本框架

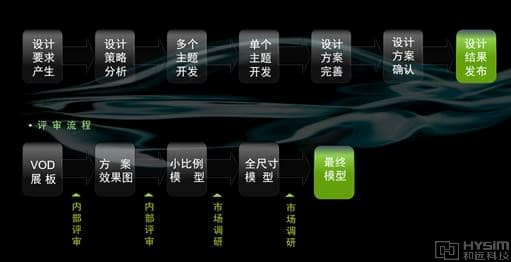

以上是汽车设计流程的基本框架,汽车设计发展这么多年,其框架一直都是这样,几乎没有太大的改变。

02-基于实物模型的设计流程

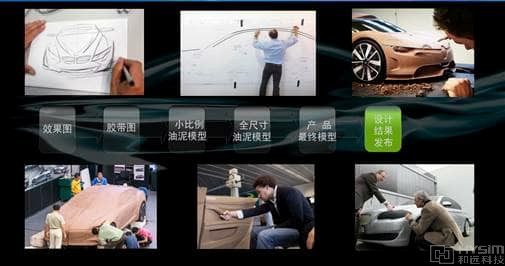

上图中黑色胶带贴在板子上,就是传统造型开发流程中非常经典的一环。

接下来一般先制作1:4小比例模型,推敲完后开始做1:1比例模型,这时在小比例模型中无法精准验证1:1整体比例和细节特征的问题,都将在1:1实物模型上真实体现,基本问题得到修正后,再进行贴专业膜进行曲面反光灯验证。


03-汽车造型数字化模型

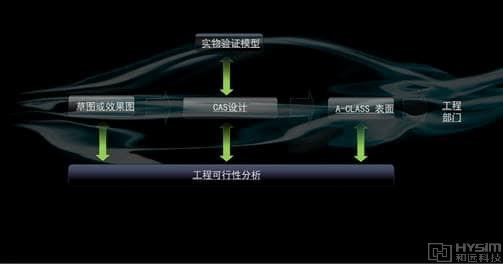

数字化模型过程,就是在电脑中运用二维模拟三维效果或三维软件进行构建和设计的虚拟模型。按阶段可简单分为CAS设计和A Class曲面设计,所有数据验证都在电脑中进行。



04-基于数字模型的设计流程

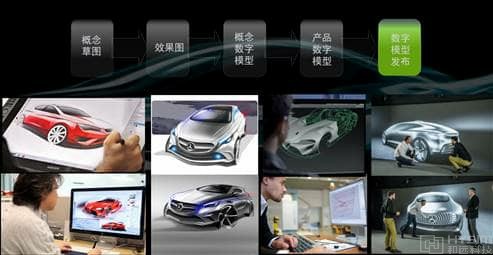

从字面上不难理解,数字模型设计流程就是从概念草图开始都是从电脑里面创作,从头到尾整个开发阶段都在电脑屏幕里虚拟的场景中展现,直到产品发布的时候,才转换成标准数据输出,进行生产最终生成实体模型。
这种开发方式虽然很快,但也存在一定的问题,因为一切都是在电脑中呈现,目前手段还不能完全体现实物的百分之百模拟,隐藏的问题点不能充分地暴露出来,因此还不能完全放弃实物模型的验证,基于以上两种开发流程进行优化完善,就出现了以下数字与实物相结合的设计流程。


05-与实物相结合的设计流程

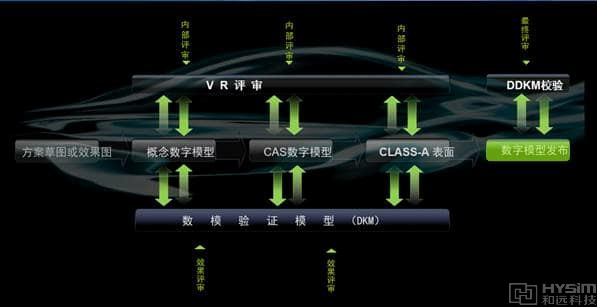

从上图看到,从最开始方案草图或效果图完成后,开始制作概念数字模型,此时在数字模型上经过简单的材质赋予,就可以进入VRroom进行虚拟评审,同时做实物模型的前期准备,然后根据评审意见修改后可以利用三轴或五轴设备,加工泡沫模型,也叫数模验证模型。这样评审起来非常直观,此时可以验证比例姿态,大的型面特征走势,有了相关反馈后,都作为输出给CAS数字模型师进行推敲和修正,要更加精细的处理完善,此时细节逐渐加入,比如大灯、后灯等都需要不断优化,完成这一版数据模型后,再回到VRroom里面进行相应环节的评审,制作下一版的数据验证模型。然后再反馈再修改,不断进行数据更新迭代,然后再做A级曲面。对应相应评审修改后由DDKM校验没有问题才能最终将数字模型发布。


06-3DEXCITE DELTAGEN简介及新功能介绍


达索公司3DEXPERIENCE CATIA Deign和3DEXCITE DELTAGEN产品,它能够将汽车造型所需的业务从最初的设计创意直到VR设计检验,提供了一整套完美的解决方案。

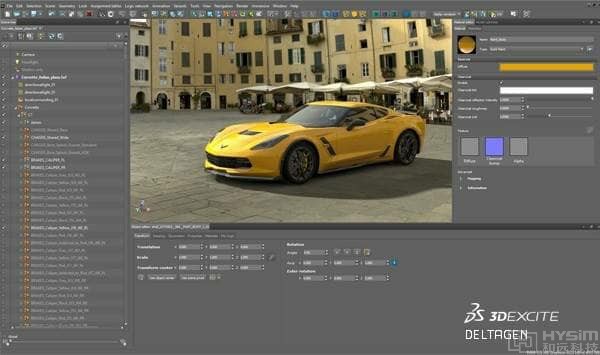

其中,在可视化方面,达索提供了3DEXCITE DELTAGEN专业高端3D可视化解决方案,3DEXCITE DELTAGEN是全球领先的高性能软件,提供可实时交互的高度逼真的3D可视化演示,使用它可以最大限度地减少交付周期和生产成高端可视化所需的工作量,从而使设计流程更容易、更快捷、更直观,最终可以减少对物理原型的需求,加快决策过程。



前不久3DEXCITE DELTAGEN2021x正式发布,在这个版本中,提供了新的3D可视化工具,可增强并加速卓越的体验和图像创建,以供设计验证和相关人员审批。以下是新版本主要功能更新的简介:


a.JACKETING CONFIGURATOR – 增强功能

为营销体验、动画和图像准备数据可能是一项令人头疼的任务。由于采用了全新的算法,DELTAGENJacketing Configurator 的这一更新现在可以删除隐藏的曲面。单个零件和整个产品都可以隔离,而反向护套则更方便专注于复杂的内部结构。无论是 CAD 数据专家还是初学者,都可以使用这些增强功能来消除重复性任务,并更快实现其创意目标。


b.JACKETING CONFIGURATOR – 增强功能

为营销体验、动画和图像准备数据可能是一项令人头疼的任务。由于采用了全新的算法,DELTAGENJacketing Configurator 的这一更新现在可以删除隐藏的曲面。单个零件和整个产品都可以隔离,而反向护套则更方便专注于复杂的内部结构。无论是 CAD 数据专家还是初学者,都可以使用这些增强功能来消除重复性任务,并更快实现其创意目标。


c.生产效率增强功能

节省时间,同时生成可用于产品交流的离线资产。摄像头单独渲染模式和像素采样器增强功能允许直接在视口中同时显示和调整美化、AO、常规和其他传递过程,以获得完美的视觉效果。Denoiser包含一种新方法,可在低采样率设置下提供高质量的结果。自适应采样和按质量采样允许使用Stellar 渲染引擎来达到目标质量。视效团队、机构和工作室可以通过并行渲染传递功能来提高其质量标准。



d.高级渲染增强功能

改进的物理摄像头控件允许对任何摄像机和镜头进行仿真,并可控制曝光、景深和运动模糊。增强的透镜效果可实现精确、可扩展且具物理正确性的发光效果,从而实现实时可视化。环境照明单元改进了对本地环境的控制,并且提供了具有物理正确性的照明设置。AxF1.7 支持允许在3DEXPERIENCE® 平台和 DELTAGEN 之间达到最高的材料一致性。这些增强功能为数字工具箱带来了真实的摄像头控制。


 07-总结


以上就是汽车造型设计阶段开发流程的概述以及高端3D可视化3DEXCITE Deltagen2021x最新版本介绍。在这个时代,几乎所有的事情都被打上了数字化的印记。与汽车造型密切相关的设计工作流更是将数字化贯穿到底,一些新的工具方法、创新的技术手段也在影响着这个行业汽车造型数字化开发流程必将更加合理、更加高效、更加完善。
